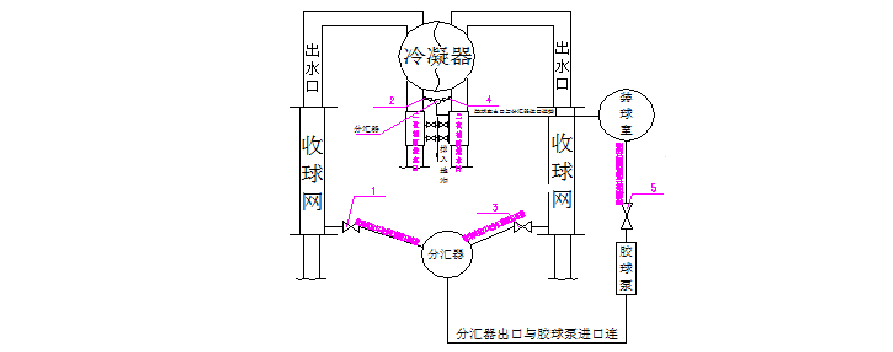

    管道清洗海綿膠球系統流程圖及標準海綿剝皮膠球收球率低查看原因及安裝膠球清洗裝置使用效果？膠球泵→裝球室→分匯器→進入循環水進口→清洗換熱管→收球網收球→膠球泵→裝球室進入下一個循環清洗。
有收球率過低現象可檢查三個方面：
    ⑴收球網柵板是否在收球位置、是否到位。
    ⑵凝汽器水室是否有雜物堵塞冷卻管和收球口，阻礙海綿膠球。
    ⑶膠球泵出口壓力是否正常。
膠球清洗裝置設備安裝運行后的效果
    ⑴膠球清洗裝置設備安裝投用后可實現在線清洗。凝汽器換熱管，不用再使用任何方式清洗換熱管，且不減少機組運行負荷。
    ⑵在運行過程中一直保持凝汽器換熱管的干凈清潔，而使凝汽器長期保持在佳的經濟真空狀態下運行，確保余熱電站好的發電效率。
    ⑶膠球清洗裝置投入運行后，不影響凝汽器系統任何部件，運行安全經濟，不堵塞換熱管，且收球率一直保持國家標準92%-96%。
    ⑷運行成本低。
，在結構設計和運行方面有一定的技術有性，故而確保了收球率和運行效果。
目前凝汽器的主要清洗方法
    目前凝汽器的主要清洗方式有酸洗、人工清洗、機械清洗、高壓水清洗、物理清洗等幾種方式，大都涉及到停機減少發電的問題和清洗費用，酸洗還有腐蝕的風險，而且清洗完后換熱管又會慢慢結垢，造成真空下跌影響發電效率，凝汽器膠球清洗裝置投用后問題就可以得到徹底地解決。
膠球清洗裝置海綿膠球使用后余熱電站效益分析
    我們公司機組12MW運行佳經濟真空為95Kpa。在運行過程中由于凝汽器結垢換熱效率下降造成機組真空下跌，我們設定凝汽器真空為84Kpa時人工清洗銅管，清洗后，真空升到95Kpa運行，年平均真空（95+85）÷2下跌到90Kpa。這就說明凝汽器真空比佳經濟運行真空下跌近5Kpa。據江蘇電力研究院資料說明12MW 機組運行真空每上升一個千帕發電量就增加1%計算12000×0.05×7000=年增加發電量420萬度。每度按0.4元計算：4200000度×0.4元，年可實現效益168萬元，因而效益十分明顯。
