小型凝汽器冷卻管膠球清洗裝置結構特點產品介紹？

     小型凝汽器冷卻管膠球清洗裝置結構特點產品介紹？目前常用于工業的膠球清洗裝置的膠球在濕態狀態下一般比冷卻管直徑大1-2mm，冷卻管存在結垢情況，容易使膠球?qū)⒗鋮s管阻塞，造成換熱效率降低和冷卻管腐蝕，嚴重時會影響系統的正常運行，造成企業運行成本增加。
     冷卻水中含有鈣、鎂離子及生物粘泥，設備運行時會在冷卻管管壁處結垢，使得冷卻管腐蝕，換熱效率降低，嚴重時會造成冷卻管內漏。常規處理方式是對冷卻管進行人工手動清洗，每年1-2次，然而遭到腐蝕的冷卻管不易更換，這樣就增大了維修成本。
     安裝膠球清洗裝置目的：膠球清洗裝置，以達到提高冷卻管潔凈度，防止冷卻管結垢腐蝕，確保設備穩定運行的目的。
膠球清洗裝置工藝結構、作用優勢：
     該種膠球清洗裝置的關鍵部分膠球是型膠球，膠球具有彈性大、復原能力強、物理力學性能和化學性質穩定等優點，該膠球清洗裝置也可用于冷卻管中含有擾流紐帶設備的清洗。
     該膠球清洗裝置由膠球泵、發球裝置、收球裝置、分匯器、電氣控制柜及管路等組成。使用該膠球清洗裝置可在機組不減負荷的情況下在線清洗凝汽器。該膠球清洗裝置所用膠球具有彈性大、復原能力強、物理力學性能和化學性質穩定等優點。該膠球清洗裝置用于汽輪機凝汽器冷卻管的清洗，使得凝汽器冷卻管具有良好的潔凈度以保持良好的換熱效果，同時可防止冷卻水管結垢而腐蝕，延長凝汽器系統使用壽命。
     膠球清洗裝置，其特征在于該裝置包括：收球裝置（1）發球裝置（2）膠球泵（3）冷卻管出水（4）冷卻管進水（5）旁通（6）排污口（7），但不限如此，該種膠球清洗裝置的關鍵部分膠球是型膠球，為本發明特有設計。
     膠球清洗裝置系統，關鍵部分膠球是型膠球，膠球選用強力彈性橡膠材料，具有彈性大、復原能力強、物理力學性能和化學性質穩定等優點。
     膠球清洗裝置系統，其特征是利用膠球在動力作用下冷卻管中彈跳擠壓，多次碰撞冷卻管管壁，形成對冷卻管的清洗作用，可以有效地清洗冷卻管，保持冷卻管的潔凈度。
     膠球清洗裝置系統，其特征是膠球體積小，可用于冷卻管中含有擾流紐帶設備等內部有填充材料的設備的清洗，不出現堵塞現象。

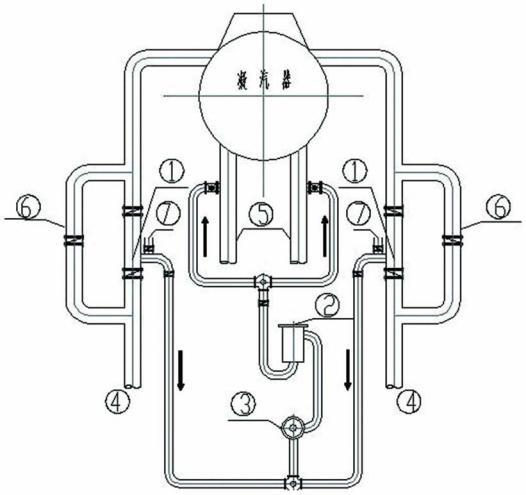

     圖1為本發明膠球清洗裝置工作的示意圖。
     圖1中所示：1收球裝置、2發球裝置、3膠球泵、4冷卻管出水、5冷卻管進水、6旁通、7排污口。
     如圖所示，膠球裝入發球裝置2中，經過膠球泵3作用將定量膠球送入冷卻管進水5中，膠球體積遠小于管徑，膠球在冷卻管中彈跳擠壓，多次碰撞冷卻管管壁，形成對冷卻管的清洗作用，膠球到達冷卻管出口管道有收球裝置1，收球裝置1通過漏斗型收球網將膠球回收，膠球泵3將膠球送回到發球裝置2中，這樣就完成了一次清洗過程。
     根據具膠球有彈性大、復原能力強、物理力學性能和化學性質穩定的性質，可以有效地清洗冷卻管，防止結垢保持換熱效率，不易阻塞冷卻水管，確保設備能夠穩定高效的運行。
     該套膠球清洗裝置系統在收球裝置出口設有排污口，定期排污，使收球裝置內收球網保持清潔，排除積存在底部的雜質。
