凝汽器膠球清洗裝置系統使用存在的問題分析

      凝汽器膠球清洗裝置系統使用存在的問題分析，火電廠濕冷汽輪機組凝汽器膠球清洗裝置系統的作用是清洗凝汽器內的冷卻管，保持冷卻管的清潔度，提高凝汽器的換熱能力。常規的凝汽器膠球清洗裝置系統工作流程是：人工泡球，使球的大小、密度滿足要求，即球的直徑比凝汽器冷卻管稍大一定數值、球不能漂浮在水面上；人工確定合格膠球的數量，并將合格膠球投入清洗系統，膠球陸續進入凝汽器冷卻管；清洗完成后，回收膠球，人工數膠球數量，計算收球率。
常規的膠球清洗裝置系統存在以下問題：
      1、泡球后，人工篩選密度合格、大小合格的膠球，工作量大，錯誤率高，合格膠球的選擇準確率依賴人員的責任心。如人員責任心差，將直徑過大或過小的膠球或漂浮在水面的膠球放入清洗系統，將導致清洗效果差，即使系統連續運行，也不能達到較好的清洗效果。
      2、人員清點膠球數量工作量大，準確率低，可能導致收球率不準確。
      3、膠球的釋放方式不合理，陸陸續續進入凝汽器的膠球隨冷卻水流移動，凝汽器內部冷卻管堵塞越嚴重入口水流速越低，進入的膠球越少；越清潔的冷卻管入口水流速越高，進入的膠球越多，終只有部分冷卻管得到良好的清潔，凝汽器的整體換熱效率難以保證。
      4、凝汽器膠球清洗裝置系統一般定期或連續運行，沒有考慮清洗效果和清洗時機，造成運行成本的上升，如：膠球泵的電耗增加、膠球的消耗、凝汽器膠球清洗裝置系統設備的過早老化等。
      5、人員投運膠球清洗裝置系統比較隨意，責任心差的人員甚至不不投運或一直投運，而不考慮清洗時機和清洗效果。
      為了解決現有技術的不足，提供了一種凝汽器凝汽器膠球清洗裝置系統，通過對現有凝汽器膠球清洗裝置系統進行改進，提高了凝汽器膠球清洗裝置系統的自動控制水平和清洗效果，同時節約電耗和設備的運行成本。
      一種凝汽器膠球清洗裝置系統，包括泡球室、篩選室、膠球輸送光電計數裝置、集中發球室和收球室，其中泡球室，被配置為篩選密度不合格膠球，并將密度合格膠球輸送至篩選室；篩選室，被配置為篩選直徑不合格膠球，并將直徑合格膠球通過膠球輸送光電計數裝置輸送至集中發球室；集中發球室，被配置為接收合格膠球，并將其輸送至凝汽器冷卻水入口；收球室，被配置為回收凝汽器冷卻水出口膠球，并將其送往膠球輸送光電計數裝置；膠球輸送光電計數裝置，被配置為記錄膠球發球及收球數量，并將該數據發送至DCS系統或PLC裝置進行收球率的自動統計計算。
      泡球室上部設有自動排氣閥和放球口，放球口在不放球時保持封閉狀態，泡球室下部設有出球口和進水口，出球口通過一隔離閥與篩選室進球口相連。
      自動排氣閥下端與浮子相連，浮子漂浮于水面，當泡球室內的水面上升時，浮子上升，使自動排氣閥關閉。
      篩選室從上到下依次設有進球口、大球攔截網、合格球出口、合格球攔截網和小球出口，其中，大球攔截網和合格球攔截網將篩選室分隔為大球室、合格球室和小球室，直徑合格的膠球通過合格球出口排出。
      凝汽器膠球清洗裝置系統還包括小球存放室，小球存放室通過二隔離閥與篩選室小球出口相連，小球存放室具體包括小球進球口、排水口和微孔濾網，排水口和微孔濾網用于濾除小球輸送水。
      泡球室、篩選室和小球存放室由高到低呈階梯式布置，以便于各室的內部空氣由泡球室的自動排氣閥處排出。
      膠球輸送光電計數裝置包括透明管道和設置于透明管道兩側的光電計數器，透明管道的直徑稍大于合格球直徑，合格球依次通過透明管道并通過光電計數器記錄通過的膠球數量。
      集中發球室包括進球口和快開閥組，當進入集中發球室的膠球數量足夠或不再有球通過膠球輸送光電計數裝置時，快開閥組打開，合格膠球集中進入凝汽器冷卻水入口管中。
      收球室與膠球輸送光電計數裝置的出球口相連，并通過膠球輸送光電計數裝置將膠球送回至篩選室。
      凝汽器膠球清洗裝置系統還包括膠球清洗自動控制裝置，膠球清洗自動控制裝置至少包括膠球泵及其控制裝置以及凝汽器端差計算裝置，膠球泵及其控制裝置用于控制膠球的輸送、回收以及系統中各隔離閥門的開啟和關閉，凝汽器端差計算裝置用于監測凝汽器的端差值，并根據預先設定的端差值控制凝汽器膠球清洗裝置系統的啟動和停止。
與現有技術相比，有益效果是：
      凝汽器膠球清洗裝置系統，具有自動篩選合格膠球、集中發球、收球率自動統計計算和凝汽器端差值自動控制系統啟停等功能，有利于減小人工工作量和人工容易出現的錯誤，提高進入凝汽器的合格膠球數量，確保凝汽器冷卻管的清潔效果，同時對于減少設備無效運行次數，延長設備使用壽命，具有重要的經濟效益。

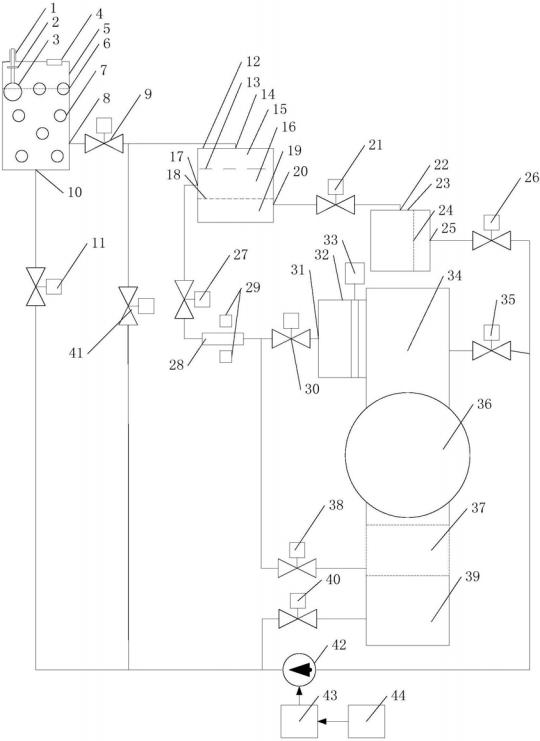

      圖1是本發明實施例設計的凝汽器膠球清洗裝置系統示意圖。
      其中，1、排氣管，2、自關閥，3、浮子，4、放球口，5、泡球室，6、密度過小膠球，7、密度合適膠球，8、出球口，9、一隔離閥，10、進水口，11、四隔離閥，12、篩選室，13、大球攔截網，14、進球口，15、大球室，16、合格球室，17、合格球出口，18、合格球攔截網，19、小球室，20、小球出口，21、二隔離閥，22、進球口，23、小球存放室，24、微孔濾網，25、排水口，26、三隔離閥，27、六隔離閥，28、透明管道，29、光電計數器，30、七隔離閥，31、進球口，32、集中發球室，33、快開閥組，34、凝汽器冷卻水入口管，35、八隔離閥，36、凝汽器，37、收球室，38、九隔離閥，39、凝汽器冷卻水出口管，40、十隔離閥，41、五隔離閥，42、膠球泵，43、控制裝置，44、凝汽器端差計算裝置。
