膠球清洗裝置系統冷卻器在機組運行中應用？

      膠球清洗裝置系統冷卻器在機組運行中應用？在我國多泥沙河流上運行的水電站，汛期機組冷卻器銅管淤堵問題一直非常嚴重。有的電站在冷卻供水系統中采用反沖或正、反交替運行的措施，雖然對防止水草等堵塞具有一定的效果，但對粘附在冷卻器管壁上的泥漿(大多是粒徑0.1～0.025mm的細沙)仍然不能在運行中清除。冷卻器管壁粘附泥漿之后，不但因過水?dāng)嗝鏈p小和銅管的導熱性能降低，影響冷卻器的使用效果，而且即使在停機的情況下來處理冷卻器的淤堵也是非常困難的。為了研究解決水電站運行中的這一老大難問題，我們根據火電廣用膠球有效地清洗冷凝器銅管管壁粘附物的經驗，特地在和壇罐窯兩個多泥沙水電站，進行了在機組運行中用膠球清洗發電機空氣和推力軸承冷卻器的試驗。現將清洗的工作原理和試驗情況介紹如下：
(一)用膠球清洗裝置系統冷卻器的工作原理
      在運行中用膠球清洗機組冷卻器，就是利用射流泵或離心膠球泵，把比重接近水、球徑小于冷卻器銅管管徑1～2mm的若干硬質膠球，或球徑較冷卻器管徑大1～2mm的軟質膠球輸進冷卻水系統，靠冷卻器銅管兩端的水壓差作用，使膠球通過冷卻器銅管。當硬質膠球通過冷卻器銅管時，不但會對管壁不斷撞擊，起到清洗作用，而且隨著膠球在管內的運動，改變了管內的水流狀態，即在有膠球通過的管壁附近流速升高、流向改變(見圖1,a)。
      當軟質膠球通過冷卻器銅管時，球?qū)��?duì)管壁的附著物產生擠壓和刮削(見圖1,b)作用。由于硬或軟膠球?qū)�冷卻器的不斷作用，不但可以防止水中泥漿等懸浮物在管壁上結垢，而且可以清除管壁上已有的附著物，從而達到在運行中連續不斷清洗冷卻器銅管的目的。

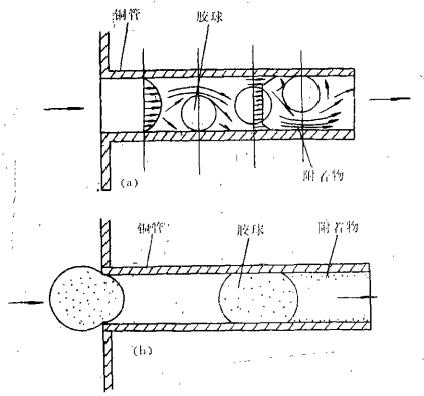

圖1膠球清洗裝置銅管管壁情況硬膠球軟膠球
(二)水電站運行中用膠球清洗裝置系統冷卻器的試驗
      電站發電初期因有水庫的沉沙作用，水質良好，主變和機組供水系統運行正常。當水庫快淤滿時，冷卻器也開始出現淤堵現象，特別是近幾年，每到汛期發電機的空氣、推力軸承冷卻器和主變冷卻器淤堵十分嚴重，以致設備運行溫度經常超限。每遇這種情況，只好減負荷或頻繁切換備用冷卻器以及停機吊出冷卻器進行清洗。表1為該電站2號機冷卻器內粘附的泥漿粒徑級配分析結果。這種泥漿附著力很強，人工清洗時，要用直徑小于冷卻器銅管內徑的鋼管插入銅管內，邊通壓力水邊捅才能將泥漿擠出，不但清洗麻煩，勞動量也大。為了改變這種被動局面，電站先后在4號和其他機組冷卻水系統上裝了用膠球清洗裝置系統冷卻器的裝置。
表12號機冷卻器淤泥粒徑級配
粒徑d(mm)<0.250.10<0.050.025<0.010<0.007
百分比(%)10097.550.117.44.82.9
1.電站的膠球清洗裝置和試驗系統

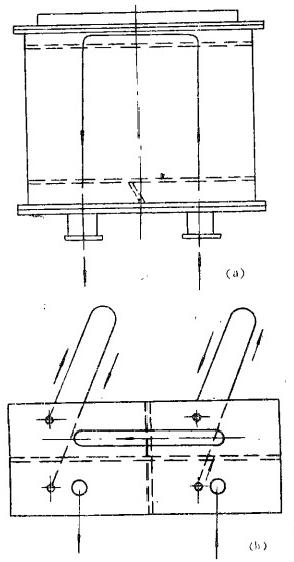

      水電站大水頭55.3m,小水頭39.7m,冷卻系統采用自流供水方式，汛期以壩前取水為主供給水源，蝸殼取水為備用水源。一臺機有18只空氣冷卻器和12只推力冷卻器，18只空氣冷卻器并聯成18路供水(水量為5gsm3/min),每只冷卻器有135根中19/φ17mm銅管(見圖2,a);12只推力冷卻器以每3只串聯，再并聯成4路供水(水量為320m3/min),每只冷卻器有94根φ19/φ17mm的銅管(見圖2,b)。圖3是電站用的膠球清洗裝置和試驗系統，射流泵出口設有分流閥，可對空氣冷卻和推力冷卻器分別進行清洗。試驗裝置中主要部件的性能規格如下：
      (1)射流泵，其工作水源取自機組冷卻供水總管，進口壓力0.42MPa,出口壓力0.28MPa,工作流量25L/s,噴咀直徑37mm;
      (2)收球網，呈圓錐形，網長1.35m,進口直徑408mm,出口直徑65mm,網孔直徑8mm,由厚3mm的不銹鋼板制成；
      (3)集球室，圓筒形集球室內設有收球蝶閥，閥瓣上有過水孔，室下通過短管與射流泵工作室相連，使泵有好的吸球性能；
      (4)膠球，要求膠球具有蜂窩狀連續氣孔，在濕狀態下的比重接近1,和有良好吸垢性和耐磨性，能自身脫落球上的附著物。球在使用前應在水中浸泡半小時，并不時用手反復揉搓，使球能懸于水中任何部位。試驗用球系生產的中17mm、φ18mm橡膠海綿球。

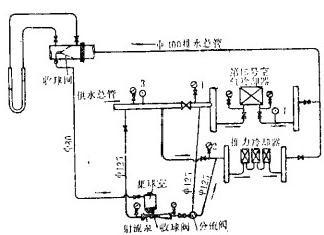

圖3膠球清洗裝置和試驗系統
1、2-膠球清洗裝置工作時的混合水壓表；3—溫度表；4一水銀溫度計
2,電站膠球清洗試驗
      (1)4號機的膠球清洗試驗。4號機的試驗是在汛期進行的，試驗時膠球清洗裝置同時向空氣冷卻器和推力冷卻器供給φ18mm軟質膠球，一次加球150個，2次加球400個，連續循環清洗40h后，一次5min內收球65個，2次5min內收球63個，機組各部溫度正常，說明球的運動情況良好。隨后加球1200個，連續運行55h后，發現各瓦溫上升2～3℃,但冷熱風溫度仍然正常。經停機拆開4號推力冷卻器端蓋檢查，有15根銅管被膠球堵死。后提高水壓沖洗，共收回球1283個，尚有467個球未收回。再次停機吊出兩個空氣冷卻器檢查，未發現有膠球，但在3號和10號推力冷卻器內分別取出52個和29個膠球，并且有的管已被淤泥堵死。
      (2)2號機的膠球清洗試驗。2號機試驗時，在總結4號機試驗的基礎上，將推力冷卻器由原來的3串聯和4并聯改成12并聯的連接，還在射流泵出口加裝切換閥，以便能對空氣和推力冷卻器分別進行清洗。此外，為了取得完整的試驗數據，試驗系統又加裝了壓力表、差壓計和溫度計。試驗是在河水較清的枯水期進行的。試驗時由于蝸殼取水的水壓低，射流泵不能吸水輸球，后改為壩前取水。當泵調整到進口水壓為0.45MPa、泵的出水壓為0.24MPa和混合水壓為0.14MPa時，泵的吸球效果好，此時置切換閥在空氣冷卻器一側，待機組帶額定負荷運行1h后加球500個，運行10多分鐘后，連續5次收球沒有收到一個球。又兩次改變切換閥方向，先后加球975個，運行4個多小時，仍一個球也未收到。根據加球前后有關溫度和水壓變化資料，加球后空氣冷卻器出水溫度升高1℃左右，收球網前后的水壓差有所下降，說明收球網出口有堵塞。經停機檢查，收球網出口堵有大量小木條、渣屑(樹枝和草)和膠球350個。為了將小木條等沖走，裝回收球網后，在停機狀態投入機組供水系統反沖運行半小時，然后開機并加球500個，54S后膠球相繼回到集球室又迅速被射流泵吸走。半小時后回球減少，立即收球只收到85個，說明收球網出口又被堵塞。
(三)壇罐窯電站運行中用膠球清洗裝置系統冷卻器的試驗
      壇罐窯電站系徑流河床式水電站，大水頭28m,單機容量6000kW,機組設有4個空氣冷卻器，每個冷卻器有96根φ19/φ17mm的銅管。因電站水頭不能滿足射流泵的工作水壓要求，只得采用離心膠球泵，試驗中實際采用PW雙污水泵。膠球清洗系統見圖4.這2次試驗是在枯水期進行的，試驗情況見表2。從兩次加球和多次收球試驗情況來看，用離心膠球泵同樣能達到射流泵的輸球效果。另外由于該站的濾水器過濾作用較好，不僅水中的渣屑少，管路的彎道和死角處也沒有汛期積留的渣屑，因此在試驗中未出現象電站那樣大量渣屑堵塞收球網出口的現象。
      此外，與電站相比，該站的空氣冷卻器只有4個，供水管路較簡單，彎道和死角也少，管路內積球的機會相對較少，因此收球率比電站相對較高，一次收球率達50～60%,多次收球率·達80%。在試驗中用延長一次收球的時間并不能提高一次收球率，只有改變管內流態，才能繼續收到球，因該站無反沖措施，試驗中只好用關(短時)、開供排水管的進、出水閥門來改變流態，將死角處的積球沖出來，這樣一次又一次可陸續收到一些球，使多次收球率達到80%左右。以上情況說明，用膠球清洗裝置系統冷卻器供水系統，有必要采用正、反向運行的方式，但必須注意收球網的安裝位置，不能在正、反向運行時使膠球跑到下游去。
(四)試驗成累分析
      1.從以上兩水電站在運行中用膠球清洗裝置系統冷卻器的試驗看，空氣冷卻器在清洗過程中一直走球順暢，無增球現象，在投球后的冷、熱風混度也一直正常，這說明直管式的空氣冷卻器雖多達18路并聯，管路也較復雜，采用膠球同時對多個冷卻器進行清洗，同樣是可行的。經試驗測定，膠球自集球室吸走到返回集球室循環一次的時間不到1min。
      2.推水冷卻器在膠球清洗試驗中堵球嚴重，推力瓦溫普遍升高2～3℃,分析其原因有以下兩點：
      (1)推力冷卻器的銅管為“U”形彎管，彎道部分由于工藝上的原因，管截面橢圓度較大，膠球通過一組冷卻器要經過6個帶有橢圓度的“U”形彎道、6個冷卻器水室和10多個進出水管彎頭，流道曲折，走球極不順暢，只要一處受阻，就會卡球堵賽管道。
      (2)推力冷卻器是3個串聯成組再并聯到排力冷卻器供排水管上的，每個冷卻器的鍋管又是兩組串聯工作的。這樣，在相同的工作水壓下(空冷器、推力冷卻器總進、出水口水壓基本一樣),推力冷卻器銅管兩端的水壓差就比空冷器小得多。若按管徑、管長、管形都相同的串聯各管的水力損失大致相同來考慮，其銅管兩端的水壓差大約只有空冷卻器銅管的1/3。試驗測得環管進口水壓為0.14MPa,空冷卻器進、出口的水壓差約為0.04MPa。按此拖算空冷卻器銅管兩端的水壓差為0.02MPa,而推力冷卻器銅管兩端的水壓差則只有0.007MPa。由于推力冷卻器與空冷卻器存在上述差別，故彎銅管的推力冷卻器不宜采用膠球清洗。如要用膠球清洗，則必須采用球徑比銅管內徑小1～2mm的軟質膠球。
      3.在電站2號機膠球清洗試驗時，由于試驗前供水管路的正、反向運行和試驗中膠球運動的作用，改變了管內水流的狀態，致使汛期堵在管內的木條、渣屑部分隨水流匯集到收球網，將收球網φ65mm的出白堵死，雖停機清除運行不久又被堵死。收球網出口易堵的主要原因是機組冷卻水進口總管工的旋轉濾水器的濾網部分銹堵后破損前出現裂口，加之濾網頂部又進行過局部切閣，故使大子濾網孔徑4mm的渣物也能進入冷卻水管，造成收球網出口的堵塞。因此，只要濾水器濾網完好就能有效地濾去44mm以上的渣物，收球網出口及網孔是不易堵塞的。其次是收球網結構尺寸木妥，其*65mm的出口直徑太小，容易被堵塞。
      4.試驗表明，射流泵進門水壓0.42~0.5MPa,出口水壓0.19～0.20MPa,混合水壓0.13~0.15MPa時，射流泵的吸球性能良好，膠球清洗裝置工作正常。
      5.膠球通過冷卻器時將部分渣物、淤泥沖走，使冷卻器銅管過流斷面和熱傳導性能有所增加，如電站2號機加球清洗2h后(盡管僅部分膠球一次通過冷卻器銅管),其空氣冷卻器出水溫度約升高0.5℃~1℃就說明這一點。
      6.從收球網灣物中清出了部分損壞的膠球，有的已磨損球徑變小，有的經長期水泡、摘擊后，球組織疏軟、球體膨脹，有的被撕成碎塊。此外，尚有一部分球仍留在管內，一部分則在反向運行時隨水流跑到尾水去了，因此收球率一般比較低。
      水電站膠球清洗技術尚有待進一步改進、完善。為縮短膠球的運動路徑，減少堵球，膠球清洗裝置系統的管路應短而直，彎頭、死角要少。為此，膠球清洗裝置可用切換閥控制，對冷卻器采取單個或分組輪流進行清洗的措施。為防止濾水器失效后渣屑堵塞收球網，可采用活動式收球網或收球網加旁通管的方式，一旦網被堵，即可不停水收網清渣，保證冷卻水系統的正常運行。
