     膠球清洗裝置系統冷凝器海綿膠球清洗技術改進？電廠#6機冷凝器膠球清洗裝置系統自投產以來一直無法投入運行，去年對其控制程序進行了修改和完善；然后進行了系統動態調試。系統現已能正常投入運行。從而有效的降低了運行人員的勞動強度；也提高了冷凝器的真空。
     冷凝器是火力發電廠的主要熱力輔助設備之一，是實現電廠熱力循環的重要設備。當冷凝器長期工作后，循環水中所夾帶的雜質和污垢會附著在冷凝器銅管內壁的冷卻水側，使冷凝器的冷卻效果降低，從而降低了冷凝器的真空和汽機的熱效率。若采用人工清洗則勞動強度大且須局部停用冷凝器，影響機組負荷。因此冷凝器采用膠球清洗方法，不但解決了上述問題，而且保護和延長了冷凝器銅管的使用壽命。
1系統結構

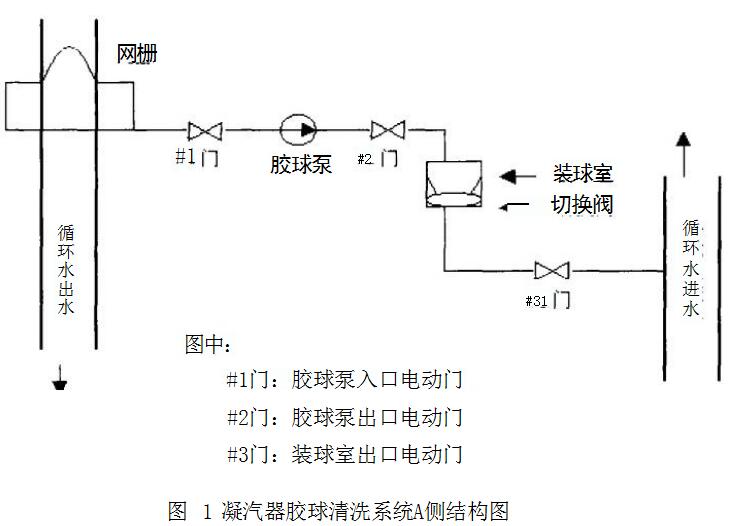

#6機冷凝器膠球清洗裝置系統的A側結構組成如圖1所示：(以A側為例，B側與A側結構相同)
#1門：膠球泵入口電動門
#2門：膠球泵出口電動門
#3門：裝球室出口電動門
圖1冷凝器膠球清洗裝置系統A側結構圖
     冷凝器膠球清洗裝置系統的工作原理：將密度與水相近(濕態比重為0.98～1.06)、外徑比所清洗銅管內徑大1～2mm的海綿膠球放進裝球室，膠球數量為所清洗銅管總數的10%左右。然后啟動膠球泵，將膠球混合在略高于循環水壓力的水流中，使它從裝球室進入冷凝器循環水進口處，然后隨循環水進入冷凝器的銅管。由于海綿膠球是一個多微孔柔軟的彈性體，在微小差壓的作用下就可穿過冷凝器的銅管，從而將銅管內附著的污物帶出銅管。膠球通過銅管后隨水流進入收球網(網柵),然后在膠球泵的作用下被送回裝球室，從而完成一次清洗過程。不斷重復上述過程，就可對冷凝器的銅管進行連續清洗，保證銅管的清潔，從而達到提高冷凝器真空的目的。
     由于該套系統為獨立系統，故系統中的控制器采用OMRON的可編程序控制器(簡稱PLC)。PLC是一種數字式電子裝置，它采用計算機技術，并以繼電器控制技術為基礎而發展起來的一種新型控制裝置。OMRON系列的PLC由主機和編程器組成，其中主機包括電源、CPU、存儲器、I/0模塊。其工作原理是在系統軟件的控制下，按照用戶編寫的梯形圖順序號，從一行開始解讀并執行，直到后一行為止。
2膠球清洗裝置控制系統改進措施
     原控制程序結構混亂，步序不清；電動門的行程反饋信號與現場的實際情況大相徑庭；同時控制回路也存在不少問題。系統根本無法運行。
     針對以上情況，我以現場的實際情況為依據，理順控制對象與控制信號間的對應關系，并對電動門的行程反饋信號與現場實際情況不一致的地方進行了修改。同時應用編程器和編程軟件對原程序進行了修改和完善，確保系統能安全、可靠、經濟的運行。
2.1增加了先清洗A側或B側的選擇程序

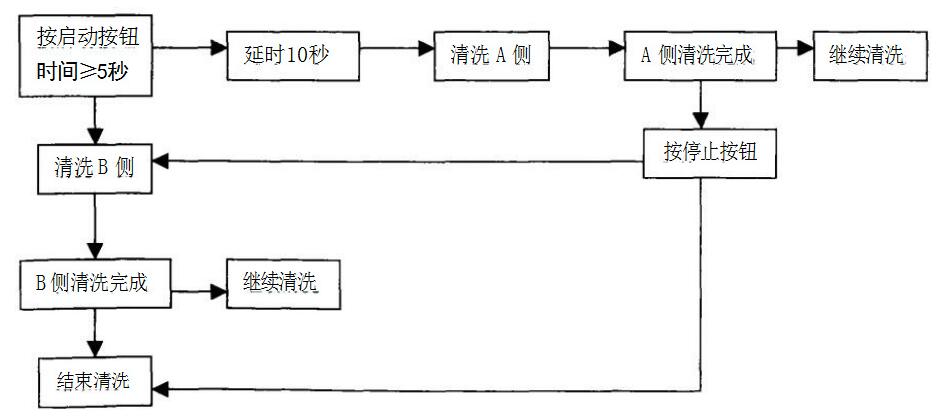

圖2冷凝器膠球清洗裝置選擇邏輯圖
     原程序的設計思路是清洗完A側后必須清洗B側，這不符合系統運行的實際需要。因此，在不增加硬接線和選擇開關的情況下，利用PLC提供的定時器，通過按“啟動按鈕”的時間長短來選擇先清洗A側或B側。當按住“啟動按鈕”的時間大于或等于5秒時，系統選擇單獨清洗B側。若按住啟動按鈕”的時間小于5秒，則經10秒延時后，系統自動清洗A側，A側清洗完后若不按“停止”按鈕，則自動清洗B側，B側清洗完后，程序自動停止運行。從而合理、有效、經濟的利用了該系統。冷凝器膠球清洗選擇邏輯如圖2所示。
2.2根據生產的實際需要修改清洗和收球時間

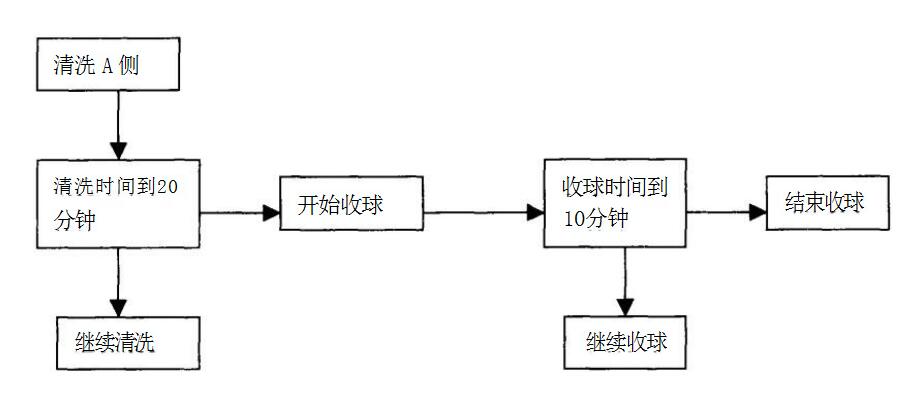

     原程序的清洗和收球時間均為33分鐘，過長時間的清洗，將會使銅管的保護膜受損，不利于設備保養，并過多的消耗了電能和加速了設備的磨損。現根據系統的實際運行情況，將清洗時間設為20分鐘，收球時間設為10分鐘。從而合理的利用了該系統。冷凝器膠球清洗時間邏輯(以A側為例，B側與A側一致)如圖3所示。
2.3增加電動門開關過程中指示燈的閃爍功能

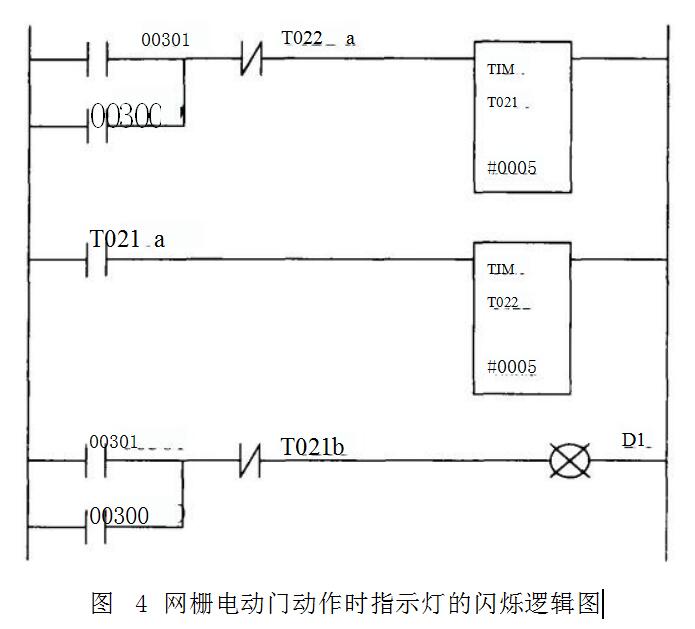

     當某一電動門動作時，其對應的指示燈將以2Hz的頻率閃爍，以便現場觀察和調試。現以網柵電動門動作時的閃爍過程進行分析，其動作邏輯如圖4所示。
     現分析網柵電動門開時指示燈的閃爍過程：當開指令發出后，00301閉合，D1燈亮，T021開始計時，0.5秒后T021a閉合，TO22開始計時，T021b斷開，D1燈滅，0.5秒之后TO22a斷開，TO21復位，T021a斷開，TO22復位，TO21b閉合，D1燈亮，TO22a閉合，T021又開始計時，從而完成一次閃爍過程。當開指令消失后，00301斷開，則D1燈停止閃爍。當關指令發出后00300閉合，指示燈閃爍過程與開時的閃爍過程一樣。當開、關指令都消失后，則D1燈不再閃爍。
2.4增加故障報警功能

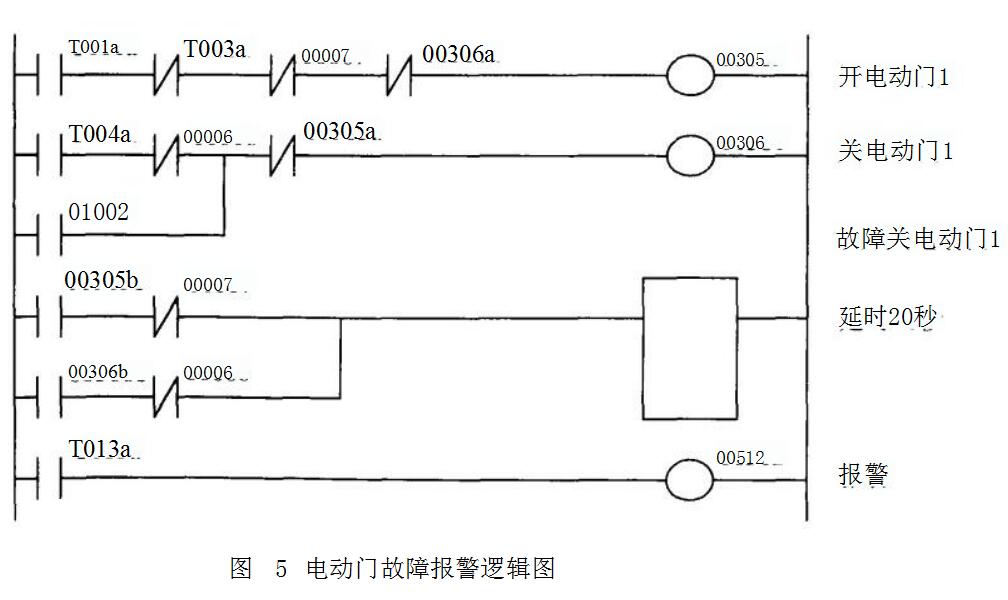

     當控制電動門的指令發出后，系統在20秒內由于電動門的機械卡澀或其它故障而未收到行程開關的動作信號，系統將發出聲光報警，以提醒運行人員，其動作邏輯如圖5所示。
     現分析電動門1開時的故障報警過程：當開電動門1的控制指令T00la發出后，00305動作，接點00305b接通，記時器T013開始計時，當20秒內未收到開到位的行程開關信號00007時，則T013發出指令，T013a接通，00512發出故障報警信號。
注：膠球清洗裝置系統中所有電動門的開或關的過程時間小于15秒。
     經過幾個月的實際運行，控制系統動作正常，從而有效的提高了冷凝器的真空，也取得了良好的經濟效益。
