凝汽器膠球清洗裝置系統中丟球毀球問題分析

      凝汽器膠球清洗裝置系統中丟球毀球問題分析，針對膠球清洗凝汽器結垢容易丟球毀球等問題，研制出一種能夠自動檢測膠球數量及其半徑的自動監測裝置。對順序采集的膠球|冬I像進行圖像拼接，去除重復部分，然后采用灰度變換、圖像平滑等一系列預處理算法去噪，去噪后結合基于小誤差分割法的灰度閣二值化變換對圖像進行分割，得到目標明確的分割圖像．利用二值圖像投影變換，進行膠球位置定位，獲得膠球的數量及磨損狀況。多次試驗結果表明，算法具有很好的實時性和有效性。該裝置的成功研制填補了國內空白。在發電過程中，凝汽器管壁會出現不同程度的污垢影響凝汽器換熱，造成機組真窄降低，增加發電煤耗。

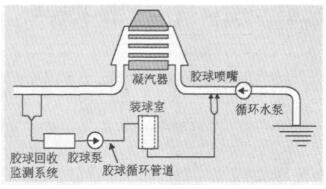

      目前，大多數電廠對凝汽器的結垢主要是采用周期性高壓清洗的辦法進行處理，即膠球清洗。凝汽器膠球清洗裝置是由收球網、膠球輸送泵、裝球室、控制器、膠球及閥門管路等部件組成的，如圖l所示。
      它借助高壓水流的作用將大于凝汽器冷卻管內徑的清潔膠球擠過冷卻管,對冷卻管進行反復擦洗,清
洗凝汽器冷卻管內污垢并帶出雜質。從而可以實現延長冷
卻管使用壽命、提高發電廠經濟效益,保障機組安全運行的
目的。而膠球清洗系統清潔效果能否達到佳,依賴于膠球
個數是否足量、膠球半徑是否夠大。總是存在這樣或那樣的
原因?qū)е虑逑催^程中膠球的堵寒,出現丟球現象,或者造成
膠球磨損,這都直接影響了換熱效果。
      目前,國內電廠中大
都采用定期人工檢查的方法判斷是否需要加球或換球,費時
費力,誤差較大。因此，為提高電廠的經濟效益以及自動化
水平,急需開發回收膠球自動監測系統。
針對膠球清洗系統膠球回收率低，回收膠球數量檢測困
難等問題,利用光纖傳感器對通過膠球計
數的膠球回收自動監測器,并開發了利用水流速度的變化檢
測管道內部清洗程度的膠球清洗效果監測器。膠球清洗系統進行了一系列的內
部機械改造,研制出的新型膠球清洗系統膠球回收率基本上
達到了100%,但其存在的問題就是無法自動檢測膠球的
磨損程度。兩家公司的產品在我國都是按照整套膠球清洗
系統售賣,購價昂貴。
課題目的在于開發一種無需更換原膠球清洗系統,可以
直接附加在原設備，上的膠球回收自動監測系統，如圖1所
示，它可以自動地監測回收膠球的數量及其半徑，這樣運行人員就可以根據檢測結果適時地添加或更換膠球，保證膠球的數量以及質量，以期達到佳的清洗效果。
1膠球回收

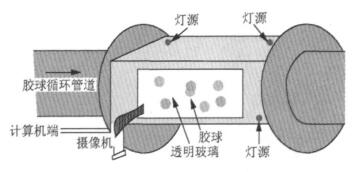

      自動監測系統的硬件配置以及軟件檢測框圖通過多次試驗，攝像機的佳有效位置及其范圍得以確定，并根據強度承受力和光照特點選擇了合適的材料。本系統硬件配置如圖2所示，其中透明管道材料為鑄造鋼、光學玻璃，管道內側不同角度裝有頻閃燈，攝像機拍攝角度垂直于密封玻璃面，拍攝焦距町調。

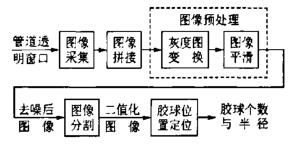

      從一周期的連續圖像中自動檢測出所有膠球的數量及磨損程度。其軟件檢測框圖如圖3所示。先通過工業攝像機采集膠球連續圖像，并根據時間順序存儲，然后利用圖像拼接算法去除每兩幅連續圖像之間的重復部分，再進行灰度變換、圖像平滑等一系列預處理過程去噪，去噪后采用基于小誤差分割法的灰度圖二值化變換對圖像進行分割，得到目標明確的分割圖像，在此基礎上，進行膠球位置定位，獲得膠球的數量及磨損狀況。
2圖像拼接

      要想記錄水流循環一周期內的所有膠球數,必須對由水
流帶動膠球的所有流動畫面進行圖像采集,為保證圖像的連
貫性與完整性,硬件配置圖像采集窗口為10cmx10cm,而利
用軟件將拍攝頻率設為40Hz。這樣雖然能夠保障圖像不會
缺失,但同時造成了連續兩幅圖像之間搭界位置圖像的重
復。因此,必須先對每兩幅連續圖像進行圖像拼接,將重
復部分去掉。
尋找每兩幅圖像的佳拼接位置,本文采取的拼接方法
是:對相鄰的兩輻圖像而言.前一幅中心線的右面和后一幅
中心線的左面是有重合部分的。通過窗口大小以
及頻率的佳設置,使得雨合部分大寬度僅為單幅圖像的
1/10,這極大地減少了拼接算法的匹配空間,同時也縮短了
拼接時間。因此,匹配時只需在前一幅圖像右邊界1/10的空
間中定義一個搜索模板(以一個像素為中心,寬和高自己定
義),分別計算這個模板中所有像素點與后一幅圖像中相對
應的位置的像素點的RGR差的平方和,得到的小的那個
值時的像素點的位置,即為佳匹配位置.將其記錄下來,并
將前一幅圖像的右半幅與后一幅圖像的左半輻進行拼接。
這樣用循環將所有圖像全部遍歷,找到每兩幅圖像的佳匹
配位置,即可得到?jīng)]有重復部分連續的流動畫面。

3圖像預處理

      3.1真彩色轉換為灰度圖
真彩色圖中包含多達224種顏色,難于實施對比,所
以通常將其轉為灰度圖。將真彩色圖灰度化有許多方法,其
中比較常用的方法有平均值法、大值法、加權法和單色法。
平均值法,就是將圖像的R、G、B值求平均,然后將平均.
值作為灰度圖的灰度值;大值法.就是求像素R、G、B值的
大值,將其大值作為灰度圖的灰度值:單色值法,就是將
圖像的R、G、B值的任何一個值作為灰度圖的灰度值。
自然界中的所有顏色都可以由紅(R)綠(G)藍(B)三原
色組合而成,RCB色彩系統是通過將R、C、B這3種顏色相
加產生其它顏色,是常用的顏色系統。YUV是被歐洲電視
系統采用的一種顏色編碼方法(屬于PAL)。其中“Y"表示
明亮度(luminance或Luma)，即灰度值;而“U"和“V"表示的
則是色度(ChrominanceChroma),作用是描述影像色彩及飽
和度,用于指定像素的顏色。“亮度”是通過RGB輸人信號

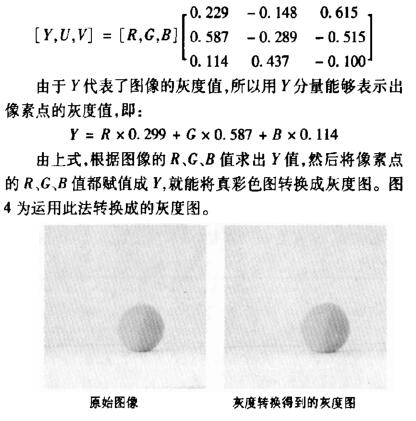

來創建的,方法是將RCB信號的特定部分疊加到--起。YUV
與RCB之間有著如下對應關系:

      3.2圖像平滑
圖像平滑主要是為了消除噪聲。噪聲并不限于人眼所
能看得見的失真和變形,有些噪聲只有在進行圖像處理時才
可以發現。為了去除噪聲,有必要對圖像進行平滑,可以采

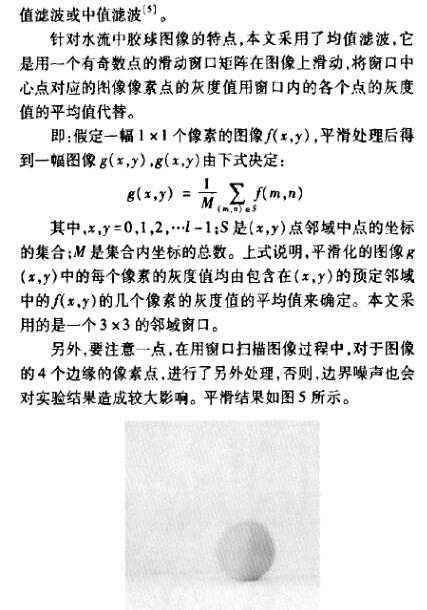

用低通濾波的方法去除高頻干擾。圖像平滑包括空域法和
頻域法兩大類,在空域法中,圖像平滑的常用方法是采用均。
4基于小誤差分割法的灰度圖二值化變換

      灰度圖的二值化變換就是將--幅灰度圖轉換成黑白二
值圖像。具體方法是先指定一個閾值，如果圖像中某像素
的灰度值小于該閾值.則該像累的灰度值設置為0(黑),否
則設為255(白)。變換函數表達式如下
[0(x<T)
f(x)=
l255(x≥T)
其中,T為指定的閾值。閾值選取是圖像處理中的基本
向題,直接影響圖像月標識別和跟蹤的重要課題之一。國內
外學者針對這--課題進行了廣泛深人的研究,提出很多閾值
選取方法的]。其中小誤差法，受月標大小和噪聲影響小,
對小目標圖像仍具有好的分割效果,是一種理論嚴密、效果
佳的國值選取方法。
本文根據膠球圖像的特點,采用了小誤差分割算法進
行梯度圖像分割。

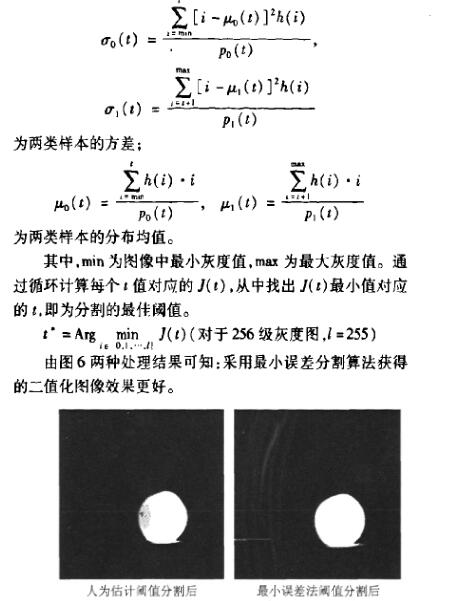

用小誤差法求取佳閾值”1的計算公式如下:
J(1)=1+2x[Po(1)Inoo(t)+p,(t)Inσ;(t)]
-2x[po(t)Inpo(I)+p,(t)np,(t)]
上式為計算圖像佳分割閾值的判斷準則函數,它表示
了小錯誤分割概率的問題。其中:.
Po(t)=
SA
h(i)，p(4)=
,h(i)
二41
為兩類的樣本總數;

5膠球位置
      定位
眾所周知,光照條件對圖像處理結果有著至關重要的影
響。鑒于此,本裝置在封閉管道內側不同角度配置有一定數
量的頻閃燈，這有效地避免了光照不穩定、不均勻現象以及
圖像中陰影的出現。在得到分割后的二值化閣像的基礎上.
采用水平/垂直投影變換即可實現膠球的邊界定位。而所謂
水平/垂直投影變換就是將圖1像的某行(或某列)投影到水平
(垂直)軸,將該行(列)的黑點(或白點)數目累加起來。這
里根據需要,將每一列像緊的黑點數柑累加得到圖像在水平
方向上黑像素點的分布麗數,根據黑像素點的分布,來確定
膠球的上下邊界和左右邊界,從而獲得膠球的數量以及半
徑。定位結果如閣7所示。

6結論與展望

      在仿真實驗臺上,對300個樣本球(其中包括280個完
好球,20個破損球)進行循環監測，實驗證明，本膠球監測系
統能夠快速準確地判斷并顯示回收膠球的數量及廓損程
度,準確率大于99.5%;在數量或完好程度低于規定閾值時，
能夠給出自動報警信號;另外,備有歷史記錄,方便工作人員
查閱。

隨著國內電廠市場化的加深,節能降耗工作的進一步開
展,膠球清洗系統的節能產品需求將越米越旺盛。而凝汽器
清洗膠球回收自動監測系統的使用,能明顯地提高發電機組
的真空,有效地減少汽輪機排汽損失,降低汽輪機的汽耗率。
由于國內一直沒有此類產品，國外進口產品價格昂貴,
而且國外公司都是成套售賣,國內電廠不得不換掉并未完全
失效的膠球清洗系統,造成了極大的資源浪費。應用本產品
時只需作為原膠球清洗系統的附加系統使用,避免了資源浪
費,大大減少了資金。因此說,本產品的成功研制填補了國內空白，具有很好的市場前景和推廣價值。
