凝汽器海綿膠球清洗系統效果說明及海綿膠球、冷卻水二次濾網選用

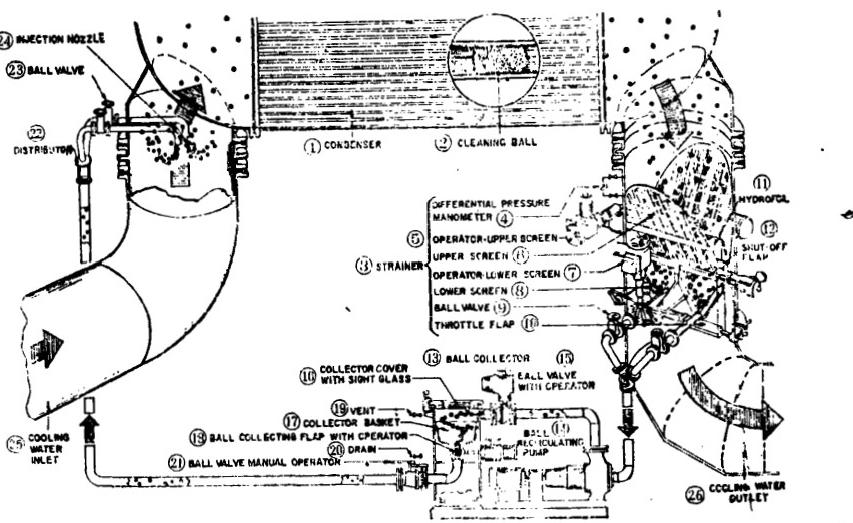

      凝汽器海綿膠球清洗系統效果說明及海綿膠球、冷卻水二次濾網選用，凝汽器海綿球連續清洗系統如圖1所示。它既用于循環供水方式，于冷卻水為淡水或海水的直流供水方式。
海綿球通過銅管，在收球網篩中回收后，經循環泵和噴咀重新進入冷卻水中，并沿冷卻水管截面均勻分布。在裝球室中，可以對海綿球計數和測量球的大小。當球磨損到一定直徑時，應換用新球，這項工作可以在裝球室中進行。
      循環的海綿球數量決定于銅管根數，每根管子平均每隔5分鐘通過一個球。根據需要，可以采用具有不同彈性的海綿球。海綿球與銅管內壁的連續摩擦作用使管壁保持潔凈，實際上沒有沉積物，可以不斷破壞管壁上的靜止水膜，從而提高管子的傳熱性能。由于管壁沒有兒積物，可以避免發生沉積物下的腐蝕。凝汽器用海綿球連續清洗后，其背壓與凝汽器經徹底清理后所能達到的好背壓相比較，其差值可以保持在1.5毫米汞柱以內。
圖1海綿球連續清洗系統
      ①凝汽器；②海綿球③收球網篩④差壓計⑤上部網篩操作器；⑥上部網篩：⑦下部網篩操作器；⑧下部網篩⑨海綿球閥⑩竹流翻板!?導流板；?網篩關閉翻板!⑩裝球室；?循環泵；⑩海綿球閥(帶操作器);⑩裝球?qū)毶w子(有玻璃窗);?收球斗籃；⑩收球翻板(帶操作器);⑩空氣閥；?放水閥：?海綿球閥手柄；②分匯器海綿球閥；網冷卻水進水；⑩冷卻水排水工清洗，但平均清潔度僅67%,與開始運行時的94%相比較，降低了27%。安裝了海綿球連續清洗裝置，投運一星期后，清潔度接近95%。

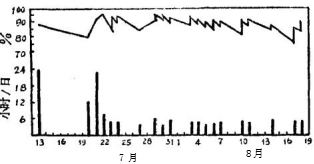

      從圖2可見，清潔度沒有長時間降低的情況，并且直接隨著海綿球循環小時數而變化。某電廠冷卻水為污穢的咸水。試驗結果表明，采用海綿球連續清洗新黃銅管，與不用海綿球時相比較，結垢速度約可降低50%。
標準海綿球
      如凝汽器在使用海綿球連續清洗前，管壁已嚴重結垢，可根據結垢程度，選用表面加進磨料和具有不同磨蝕性能的海綿球。這種特種海綿球?qū)�管壁產生均勻的輕微洗刷作用，慢慢地把結垢除掉。然后可以使用一般的海綿球保持運行中管壁潔凈。

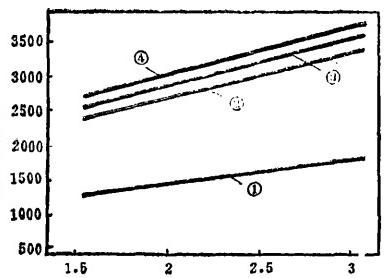

      圖3表示一根結垢的管子用特種海綿球清洗后傳熱系數變化的情況。
      圖3結垢銅管用特種海綿球清洗后傳熱系數的變化①?gòu)哪�汽器取下的結垢銅管；②通過300次特種球，③通過900次特種球；④用標準海綿球清洗二星期凝汽器用海軍銅管，冷卻水為河水。取出一根結垢嚴重的銅管，測出其傳熱系數在冷卻水流速為2.3米/秒時為1,586大卡/米2·時.C,比新管的傳熱系數降低近60%。先用表面有磨料層的特種球?qū)�這根銅管進行清洗，在清洗24小時后(約相當于通過300次球),傳熱系數升至2,821大卡/米2·時·C;用直徑稍大的特種球繼續清洗，通過900次球后，傳熱系數升至2,991大長/米2·時·C,與結垢時相比較，傳熱系數降低值約恢復了61%。用標準海綿球繼續運行二星期后，傳熱系數達到3,113大卡/米2·時·C。以上試驗說明了使用特種球的效果。采用特種球時，必須嚴格選擇，大小和麻蝕性能要合適，并確定運行時間。
冷卻水二次濾網

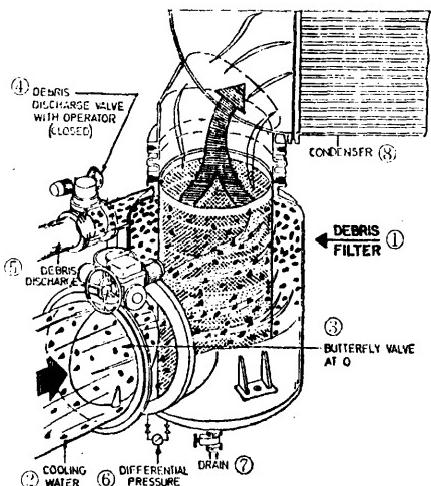

      為了不使垃圾等雜物進入凝汽器水室，可安裝如圖4所示的二次濾網。這種二次濾網裝在凝汽器冷卻水進口管路1,好靠近水寶處。筒形濾網本體用不銹鋼制成。冷卻水徑向進人濾網，轉過90°,軸向離開濾網。垃圾等雜物留在濾網的上部外壁上。濾網網孔面積至少為冷卻水管截面積的7倍，因此可以積聚較多坑圾而不致形成過大壓降。根據濾網外壁積聚垃圾情況或水流壓降，可以在運行中對濾網進行沖洗。沖洗時，將蝶閥轉到與水流方向約成30°的位置，這時可在筒體內產生強的渦流，把積聚的垃圾卷上，經排垃圾管排出。沖洗時間一般為5～15分鐘。沖洗完畢，閥門回到正常位置�？梢岳�用水流壓降做到自沖洗。
圖4冷卻水二次濾網
      ①一過網；②—冷卻水進口：③—蝶悶(在0°位置);④一放垃圾閥及操作器(在關閉狀態);⑤一放垃圾管；⑥一差壓計；⑦一放水門；⑧—凝汽器。
海綿球清洗與冷卻水化學處理
      冷卻水中有時加入硫酸亞鐵，使在銅合金管子內璧生成保護膜，防止電化學腐蝕。試驗表明，采用海綿球連續清洗時，由于可以使保護膜厚度更均勻和表面更光滑，實際上可以改善保護膜的質量。如果需要去除老的保護膜，換上新的保護膜，采用海綿球連續清洗方法快而有效。此時可以先使用表面有磨料的特種球，去除老的保護膜，然后在冷卻水中加入硫酸亞鐵，同時投用標準海綿球，得到的新保護膜均勻而又光滑。用海綿球連續清洗可以減少冷卻水加氯處理的需要，有時司以不需要再加氯處理。
