海綿膠球、標準剝皮膠球與金剛砂膠球運行中清洗凝汽器系統結果分析

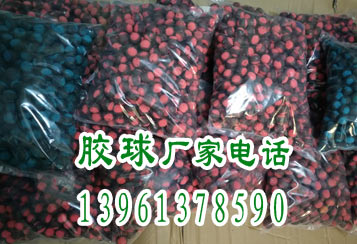

      海綿膠球、標準剝皮膠球與金剛砂膠球運行中清洗凝汽器系統結果分析，海綿膠球運行中沖洗凝汽器銅管裝置(系統)由收球網、加球室(收球網)，海綿球（剝皮膠球、金剛砂膠球）、加球泵（膠球泵）、分配器(三通裝置)、閥門及管路所組成。
      它的工作原理是利用直徑比銅管內徑大2毫米左右、吸水后比重近似于水的橡膠海綿球直接通過銅管內壁，將內壁的附著物(軟垢或污泥)刷掉，以維持銅管內壁的清潔。
      收球網：有活動和固定兩種結構形式，視現場條件而定。采用15°錐形固定式收球網，裝于凝汽器循環水出口管內，其網孔的通流面積耍求能達到循環水出口管截面積的3～4倍，以減少水流阻力。活動式收球網可不考慮此因素，收球網的作用是使膠球從循環水系統中分離出來回到自己的清洗系統中繼續循環使川，以達到連續清洗銅管之日的。
      加球室(收球網)：其主要作用是向清洗系統內加球和收球，以及監視球的循環倍率。其容積應10倍于加球量的容積，以使球在進入工作狀態前能在加球室內先浸數分鐘，讓共吸水后能在水中均勻分布，然后進入工作狀態。目前它的結構形式有箱形及圓簡形兩利。
      海綿膠球循環泵(膠球泵):它的作用是使海綿球在獨自的系統中進行循環滿洗工作，此泵可采用離心式水泵或射水泵，不管選用那種泵必須要求做到：
      1.不卡球；2.盡量減少球在其中的磨損。
      通過實際使用證明，目前采川21/20W型污水泵作為此系統的循環泵是比較適宜的。該泵特點是：葉輪流道寬，球的磨損少，耗電量少，體積少占地面積小易布置。
      分配器：主要用在對分式凝汽器系統上，在運行沖洗時控制球的走向，以利凝汽器銅管的有效清掃。它是一個三通裝置，用它以后可以簡化沖洗操作和節省一些閥門。
      閥門：它的作用是控制沖洗系統投入或退山運行。對它的要求是無卡球和窩球現象，一般采用閘閥即可，或采用國產定型的Q41SA—16型球閥。
      管路是連接系統必不可少的部件，要求管子內徑3倍于球徑以減少海綿膠球、標準剝皮膠球與金剛砂膠球在管內的磨損，同時應盡量減少彎頭和盡量采川直管減少接山，一般采用φ89×4.5或φ7G×4的無縫鋼管即可。
