凝汽器膠球清洗裝置系統配件布置和安裝

     凝汽器膠球清洗裝置系統配件布置和安裝，膠球清洗系統布置、安裝，應嚴格按照制造廠提供的系統布置圖及技術要求進行，不可隨意增減系統中配套件的數量和改變各組件及配套件在系統中的相對位置。
凝汽器膠球清洗裝置系統配件/收球網
     收球網進口前直管段長度一般不應小于循環水管直徑。進口緊接著循環水管彎頭布置時，應使操作軸與彎頭中心線所在平面相平行。若收球網為立式安裝，對SD型好采用操作軸與彎頭中心線所在的平面相垂直的布置方式，且在收球位置時，網板進口端貼在彎頭內側簡壁上，以免在收球網板的某些部位積球。
     在開式循環水系統中，收球網宜布置在水平管段上，使引出管位于收球網側面。
凝汽器膠球清洗裝置系統配件/膠球泵
     布置時，應能保證運行時泵不發生氣蝕。目前供選用的膠球泵的允許吸上真空高度一般都在6～7m水柱左右。
凝汽器膠球清洗裝置系統配件/裝球室
     用來存貯、檢查、更換膠球和監視膠球運動，故其安裝位置應便于運行人員接近和操作。
凝汽器膠球清洗裝置系統配件/膠球管路
     應短直、流暢、變頭圓滑，以盡量減小系統阻力損失，便于海綿膠球進入循環水管并與循環水均勻混合。
凝汽器膠球清洗裝置系統配件/膠球管

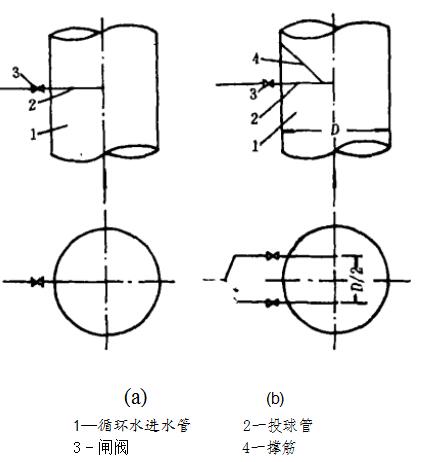

     宜布置在距凝汽器循環水進口有一定距離的直管段，投球管伸至循環水管中心，其出口逆循環水流方向。循環水管公稱通徑DN<1200mm時，投球管用一根，其布置形式見圖6(a);DN≥1200mm時，投球管用兩根，且應對稱布置，具體要求如圖6(b)所示，以便膠球在循環水中均勻分布。
     還有一種旋轉式投球管，但結構較為復雜、一且轉動部分出現問題，將會導致膠球分布不均，嚴重影響清洗效果。故暫不推薦使用。
     循環水系統中裝有二次濾網時，其出口至凝汽器的循環水管長度一般都有限，但布置投球管時，仍應遵照上述原則，切不可采用在凝汽器水室中布置的方案。
凝汽器膠球清洗裝置系統配件/控制裝置
     控制柜或程控柜應安裝在通風良好、比較干燥且靠近裝球室的地方。
