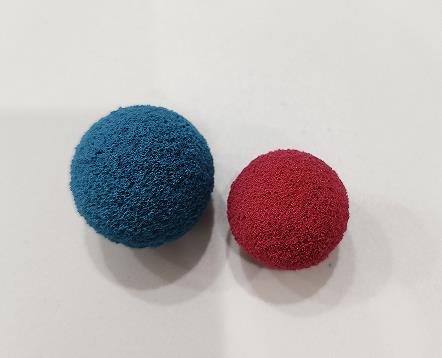

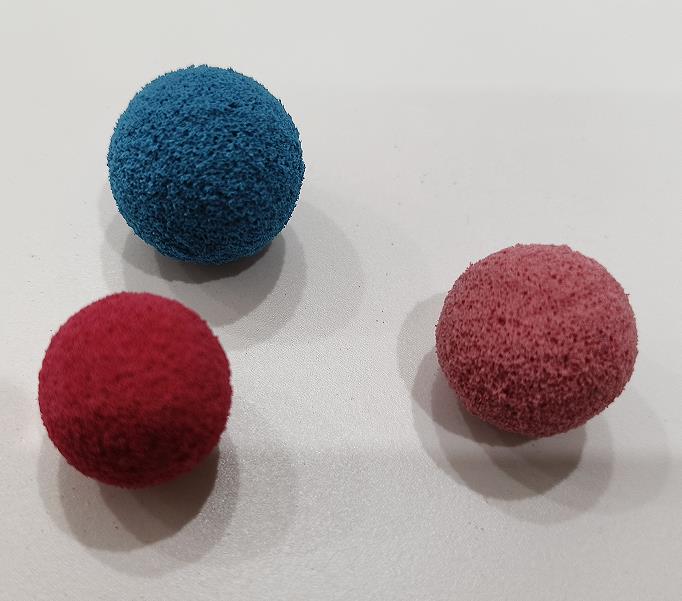

凝汽器管道連續膠球清洗裝置中海綿球使用分析

      在水電部召開的凝汽器的小球清洗現場經驗交流會后，各火電廠正在積極工作，推廣這一先進經驗。熱電廠在會議后，對固定收球濾網作了改進，采用眼子為6毫米寬、110毫米長的沖制濾網，收球率由過去的80%以下提高到95%以上，并按規程每星期至少沖洗一次。8汽機于5月18日小修后兵空一直保持680～685毫米水柱(73年同期僅660毫米水柱),效果很好。
      電廠吸取了電廠的經驗，并參考了國外的介紹。集中各方面經驗的優點，在19號機上裝了一套小膠球清洗裝置，已在三季度內投入運行，情況良好。整個清洗系統與一般系統大致相同。現將二次濾網收球裝置和裝球室分別介紹如下。
      二次濾網采用比較先進的離心回旋式濾網，濾網本身不轉動，簡單介紹，做了一個1:4的模型，經過多次試驗后確定濾網直徑700毫米，高度1140毫米，孔徑12毫米，流通面積為水管截面的1.9倍，濾網外殼內徑為900毫米。濾網筒體傾斜30°,這樣可以消除背弧下部堆積垃圾現象。在濾網進水與排污水口間焊有展角為120°的隔板，以保持上部網外環室內水速，并防止清洗時循環水短路。
      收球網采取方型板結構，制作方便，外殼內裝有單片活動網，在小球清洗時網柵水平夾角為25°,網柵縫隙寬8毫米，流通面積為水管截面的3倍。不收球時網柵可以轉動到水平位置以減少循環水阻力。再繼續轉動就到反洗位置，可以反沖網上坑圾。
      裝球室采用戶電廠的型式，室內有斗式濾網，斗下有三通切換閥，收球室前有玻璃觀察孔，可觀察斗內球的堆積高度來制斷小球是否已基本回收，不必每次打開頂蓋檢查，較為方便。
