提高凝汽器膠球清洗裝置系統工作可靠性的途徑

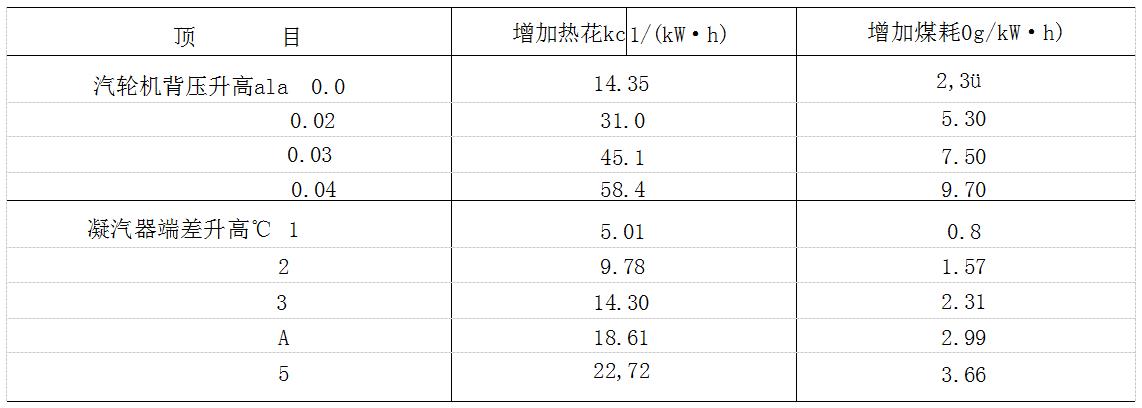

       凝汽器是火力發電廠、核電站及化工企業中的重要設備，維護凝汽器冷卻水管內壁的潔凈，保持凝汽器較高的真空和較小的端差，是提高汽輪機組循環熱效率的主要方法之一。為了維護凝汽器冷卻管的潔凈，過去我國大部分電廠曾采用停機或減負荷分半山人工清洗的方法。這樣，冷卻管在從清潔——被污染——減負荷清洗的較長周期中，有相當長的時間清潔系數小于設計值(在設計中，國內一般取清潔系數為0.8～0.85),使汽輪機組處于真空惡化的不經濟狀態下運行，導致汽輪機熱耗率和發電煤耗率增加。以125MW機組為例，當汽輪機背壓偏高設計值和凝汽器端差升高后，熱耗率與煤耗率的變化見表1。
       近年來國內許多汽輪發電機組開始采用膠球自動清洗系統，使凝汽器制股管在運行中保持清潔狀態，收到了明顯的經濟效益。經測試比較；清潔度提高0.2～0.3,相當于增加了凝汽器冷卻面積20～30%。膠球自動清洗裝置由此成了火力發電廠重要的節能措施之一。
       但是由于種種原因，目前膠球清洗裝置的投入率和收球率還不理想。設備、系統、運行維護和管理還存在一些問題，有待進一步完善。對華東電網14個電廠，44臺125MW以上容量的大機組進行了調查，結果表明，凡是現有機組上裝設凝汽器膠球清洗裝置、能夠正常投運、且收球率在90%以上的機組，僅占29%。收球率不高或投運不正常的機組占64%。另有幾臺機組尚未裝設該裝置。
       幾年來，對膠球清洗裝置也作了不斷探索，使之逐步趨向完善。目前，已能做到正常投運，經濟效益顯著。特別是在夏季運行工況，機組真空能維持在較高的水平，確保了機組多發電、高效率、低消耗，為緩和工農業用電緊缺起到了應有的作用。
       經驗證明，固定錐形收球網只適合于中小機組及循環水源較清潔的地區或部分閉式循環水系統內，因其長期運行水阻大、剛性差、易變形，積聚垃圾后清掃困難，須停機進行。100MW以上大機組宜選用蝶形活動收球網。該型網靈活性強，適應不同運行工況，不同地區條件使用，操作簡單，運行水阻小，收球率高，檢查維護方便。經驗還證明，良好的設備是保證膠球清洗工作順利投運的先決條件，而優質的維護與管理又是正常投運的必要條件，兩者緊密結合，缺一不可。
       裝有兩臺N125—135/550/550型汽輪發電機組，冷卻循環水系統采用海水直接供水，即一次開放性循環。兩臺汽輪機的凝汽器均隨機裝有立式渦流切向清洗二次濾網及膠球清洗裝置。出于原設備在設計，制造及材質上題，二次濾網除污效果差，收球網操,膠球回收率低，長期以來不能正常投運，嚴重影響著汽輪機組的安全、經濟運行。
       采用的海水，在一般情況下水質良好，但在大風或夏季收獲海帶及海虹繁殖季節，常有大量海帶、海虹、塑料袋、海草等雜物進入循環水，造成濾網堵塞。此時由于網系內外壓差過大而將網芯壓變形撕裂，以致造成凝汽器管板布滿雜物，汽輪機真空惡化。嚴重時每隔一天就要進行一次減負荷分半人工清洗凝汽器，既影響發電出力，又大大增加了檢修工人的勞動強度。收球網也因海水腐蝕，操作不靈，收球率不足50%,膠球自動清洗系統無法正常投入。
       為扭轉這種被動局面，分別在1984年7月的*1機和1986年1月的*2機的小修中，換用了南京電站輔機廠生產的14FH—5—0凈水器和S—14一0膠球收球網及有關控制操作附件，主要設備材質選用1Cr18NigTi不銹鋼，以增強對海水的耐蝕性能。原膠球泵仍留用，凝汽器水室與循環水管道均未改動。
上述設備裝配完畢后，我們是這樣工作的：
       1、每天白班每臺機清洗一次14FH-5--0凈水器，每次10分鐘左右，遇有大風或雜物多時視濾網前、后壓差適當增加清洗次數和延長清洗時間，以清洗干凈為準。
       2、每臺機每兩天進行一次膠球清洗，每次半側投入300個膠球，清洗1小時，收球半小時。兩側輪流清洗。
       經過三年的實踐，證明14FH--5—0凈水器和S—14--0收球網操作方便，除污性強，耐海水腐蝕，收球率均在95%以上，且對凝汽器冷卻管保護膜沒有損壞，檢修工人已從繁重的勞動中解放出來。凝汽器各項經濟指標大有好轉，經濟效益是顯著的。

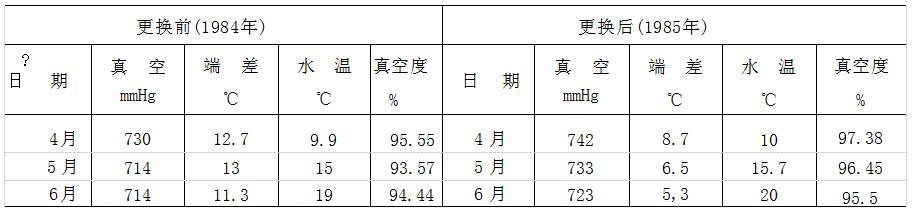

       以1機為例，更換前后每月抽出三天，以每天上午9點的運行記錄進行周期比較，見表2。

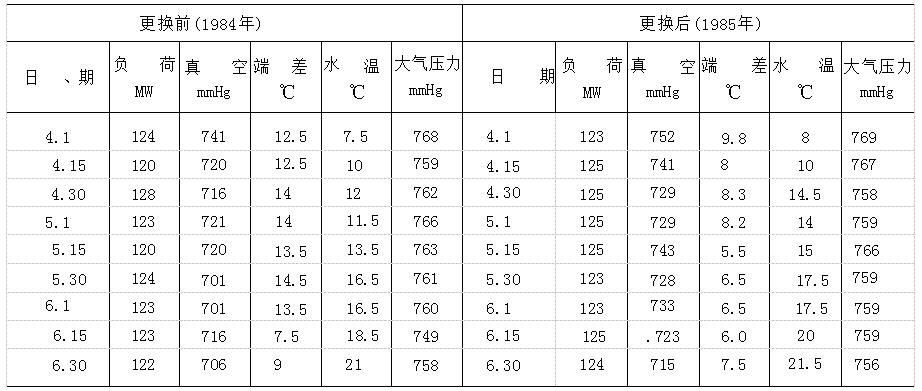

以全月平均數進行比較，見表3。
       1機的凝汽器膠球清洗裝置系統在1984年7月12日改進投運后，效果一直很好。以1985年1~6月與1984年1～6月同期進行比較，真空度提高1。15%,熱耗率下降24.4kcal/(kW。h),煤耗率下降3.8g/(kW·h),機組循環熱效率提高0·48%,相應年節標準煤3420t,并可多發電560萬kW·h。

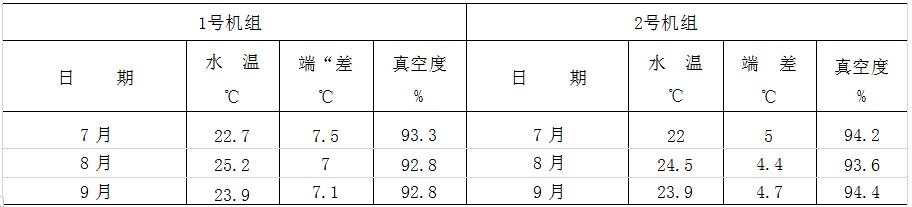

       2機的膠球清洗系統在1986年1月16日改進后，也取得了與1機大致相等的經濟效益。從1987年7～9月的夏季運行工況中，可以看出膠球清洗系統的正常投運，一直維持著凝汽器較好的經濟指標。數據見表4。
       通過實踐我們體會到，要想使膠球自動清洗系統正常運行，起到良好的節能效果，必須注意做到以下幾點：
       1、凝汽器膠球清洗裝置系統正常投運的關鍵問題是要清除循環水系統中的雜物，特別是直流供水系統江、河、湖、海水中的固體雜物和生物等，因此必須有較完善的濾網。目前電廠裝設的一次濾網都為回轉機械式，網孔直徑都在8×8和10×10之間，孔徑較大，加之圓轉部分圖封等因素的影響，垃圾雜物排除能力差。為了彌補這一缺陷，裝設二次濾網是十分必要的。直流供水的二次濾網要能旋轉，并設置逆沖裝置。
       2、提高膠球回收率。除清洗裝置本身結構合理外，材質須作相應考慮，特別是以海水作為冷卻介質的凝汽器，清洗裝置及濾網應選用耐腐蝕的不銹鋼材。
       3、選擇微孔粒度均勻、性能穩定、球徑較銅管內徑大1～2mm的海綿膠球。使用過程中如發現膠球破損或過分發胖要及時剔除掉，投入新球。同批生產的膠球尺寸也有大小，球質也有硬有軟，比重也不一樣。因此要有人驗收，確保膠球質量。
       4、為保護和預防銅管腐蝕，延長其使用壽命，要注意冷卻管保護膜完整，不要由于膠球清洗而遭損壞，要定期加入硫酸亞鐵進行沉膜處理。
       5、膠球連續清洗過程中，如發現收球率明顯降低或運行不正常時，應及時查找原因。如發現網板變形，應及時采取措施整形，使其恢復正常，而不能采取消極措施將其網板固定或焊死。
       6、各級領導重視，充分發動群眾，認真管理，人負責。做到有指標、有分析、有措施、有效果。實踐證明，“三分技術、七分管理”。只有這樣，這項省煤節電的有效措施才能不斷進化，日趨完善。
       日前膠球清洗裝置較普遍存在的問題是收球率不高、效果不佳，設備缺陷較多，投入率較低，其主要原因是：
1、收球網通流部分流道設計不臺理
       (1)上下網板轉軸中心位置偏高，未號慮運行時水流流動時動量的作用，以致運行時抖動或偏離正常位置。
       (2)未采用收球時的輔助調節及擾動措施。
       (3)下方箱寬度過大，進入下方箱的水流量過大，超過膠球輸送泵的拙吸能力，以致造成部分水量滯流，膠球在此回旋。
2、制造安裝工藝性差
       (1)網面制造粗糙，條柵分布不與，動靜間隙偏大。
       (2)上網板與方箱接合處間隙過大或平行度差。
       (3)上收球網轉軸接口處如設計制造成圓柱接頭，加之銷子強度不足時，當轉軸受較大扭曲力矩時，很易斷裂導致網板無法活動。此處應設計制造成方板接頭以加強其剛性。
       (4)下收球網下端蟹鉗處間隙過大，造成逃球。
3、運行維護不當
       (1)不按時投運和定期反沖，發現間題未及時處理消除：
       (2)貪圖方便，長期將網板置于收球位置，致使網板垃圾積累過多，超過網板承載能力，導致網板永久變形。
       (3)異物卡澀于動靜部分之間末及時發現，強行操作執行機構。
       近年來，隨著電力工業的發展，一批凈化能力強、水阻小、收球率高、安全可靠的二次濾網和收球網相繼在大型機組上推廣應用。由ZXL-1600--1型錐形機餓旋轉濾網，就是總結國內以往二次濾網的優點而研究設計的新型產品。經多電廠使用，效果很好，與原江蘇FH-1600--1型二次濾網比較，每臺循環水泵年耗電量降低30.6萬kw。h,節約年運行費用1.84萬元。該濾網和膠球清洗裝置聯合使用，能保證每合機組年平均提高凝汽器真空10mmHg左右，端差降低2～3℃,相應機組效率提高1.5%,煤耗降低3g/(kW·h)左右。每臺30萬kW機組每年可多發電3900～4600JkW·h,可為國家節省6000～6500t標準煤。每臺30JkW機組二次濾網及收球網設備總投資約35萬元左右，約3～5個月時間內即能全部回收。
