膠球清洗裝置是汽輪發電機在運行中對凝汽器冷卻管進行有效清洗的理想
設備。該套海綿膠球清洗裝置在機組連續工作不降低負荷的狀態下，借助于水流的作用，將等同于
冷卻管內徑的膠球擠進管內，對管內壁進行擦洗除垢、減少熱阻、增大換熱系數、降
低凝汽器的端差和汽輪機背壓、提高機組換熱效率，以保證機組安全和經濟運行，減
緩冷卻管內側結垢和改善降低人工清洗的勞動強度，提高余熱發電的經濟效益。

二、凝汽器海綿膠球清洗裝置的工作原理和運行系統圖
      凝汽器海綿膠球清洗裝置主要有收球網、裝
球室、膠球泵、分匯器，部分閥門及相關聯管道組成。
它們的作用是:

1、
旋擺自鎖反沖洗收球網是安裝在凝汽器循環水出水口管路中，從凝汽器做功出
來的循環水、夾帶膠球，經收球網分離，分離后膠球進入裝球室，經膠球泵送入
凝汽器循環清洗，水側進入循環冷卻塔，膠球由膠球泵回收至裝球室，進入下一個
循環循環清洗。

      2、
裝球室是凝汽器膠球清洗裝置中的主要設備，主要用于膠球回收，換球以及
觀察膠球運行情況。

3、膠球輸送泵是膠球清洗裝置中膠球清洗循環的動力設備，主要用于膠球抽吸循
環。

4、分匯器
膠球清洗加裝方案
切換器由外殼體切換裝置組成，主要用于凝汽器雙側分匯清洗膠球的切換。

5、

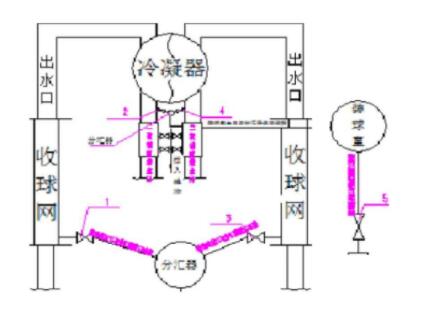

工藝流程圖及運行系統圖
膠球泵；裝球室分匯器；進入循環水進口；清洗換熱管；收球網收球-膠球泵
-裝球室進入下一個循環清洗。

凝汽器海綿膠球清洗裝置制造、安裝工期和設備報價

1.凝汽器海綿膠球清洗裝置設備安裝可在不停機的情況下安裝部分設備，停機后再安裝部分設備，以節約安裝
時間。

      2.凝汽器海綿膠球清洗裝置設備含收球網2臺、裝球室1臺、切換器2臺、膠球泵1臺、蝶閥5只、現場
指導安裝差旅費用、設備運費、稅金及利潤等，設備總價6.18萬元(陸萬壹仟
捌佰元整)。

如有收球率過低現象可檢查三個方面:

a.收球網柵板是否在收球位置、是否到位。

b.凝汽器水室是否有雜物堵塞冷卻管和收球口，阻礙膠球。

c.膠球泵出口壓力是否正常。
凝汽器海綿膠球清洗裝置設備安裝運行后的效果
      1.凝汽器海綿膠球清洗裝置設備安裝投用后可實現在線清洗。凝汽器換
熱管，不用再使用任何方式清洗換熱管，且不減少機組運行負荷。

2.在運行過程中一直保持凝汽器換熱管的干凈清潔，而使凝汽器長期保持在佳的
經濟真空狀態下運行，確保余熱電站好的發電效率。

      3.膠球清洗裝置投入運行后，不影響凝汽器系統任何部件，運行安全經濟，不堵塞換
熱管，且收球率一直保持國家標準92%-96%。

4.運行成本低，每年的運行成本不超過2000元。
      5.收球網目前該技
術處國內領先，屬四代收球網，在結構設計和運行方面有一定的技術有性，故而
確保了收球率和運行效果。

目前凝汽器的主要清洗方法

目前凝汽器的主要清洗方式有酸洗、人工清洗、機械清洗、高壓水清洗、
物理清洗等幾種方式，大都涉及到停機減少發電的問題和清洗費用，酸
洗還有腐蝕的風險，而且清洗完后換熱管又會慢慢結垢，造成真空下跌
影響發電效率，凝汽器膠球在線清洗裝置投用后問題就可以得到徹底地
解決。

余熱電站凝汽器海綿膠球清洗裝置效益分析

我們公司機組12MW運行佳經濟真空為95Kpa。在運行過程中由于凝汽
器結垢換熱效率下降造成機組真空下跌，我們?cè)O(shè)定凝汽器真空為84Kpa時人
工清洗銅管，清洗后，真空升到95Kpa運行，年平均真空(95+85)+2下
跌到90Kpa。這就說明凝汽器真空比佳經濟運行真空下跌近5Kpa。資料說明
12MW
機組運行真空每上升一個千帕發電量就增加0.
1%計算12000X0.05X
7000=年增加發電量420萬度。每度按0.4元計算:4200000度X0.4元，
年可實現效益168萬元，因而效益十分明顯。
水泥公司已使用1年，同等工況，使用前凝汽器真空
-0.092Mpa，使用后提高到-0.098Mpa,回球率90%以上(有大部分丟失球
是長期運行碎掉了)。
綜上所述，建議安裝此設備
