管道清洗海綿膠球——不跑球設備膠球清洗收球網設計？

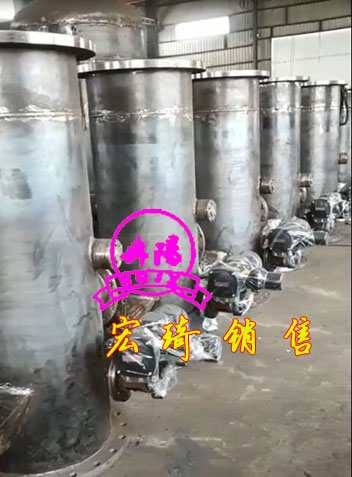

    管道清洗海綿膠球——不跑球設備膠球清洗收球網設計？膠球清洗收球網是管道清洗凝汽器海綿膠球主要配套設備，用于管道清洗膠球回收裝置。膠球清洗收球網設計具有良好的水力特性，保證膠球不跑球。收球網是凝汽器海綿膠球清洗裝置中回收膠球的關鍵設備。它安裝在凝汽器循環水的出水管路中，從凝汽器出來的循環水和膠球經過收球網后，大部分循環水自收球網板間隙流出，膠球收回，并由膠球引出管流進膠球輸送泵送入裝球室，供再循環使用。今天介紹的收球網為N型結構，安裝在凝汽器冷卻水出口管上，收球網長度不大于1400mm，收球結構為格柵式，網板采用組裝式結構。兩只收球網對稱布置。全部采用手工安裝，螺栓固定，整個網板避免應力和變形的產生，同時避免由于焊接帶來的耐腐蝕性能的下降。按設計加工和裝配，網板主軸的軸承采用自潤滑軸承，保證活動網板轉動靈活并無竄動現象。網板與筒體接觸處圓滑。收球網在海綿膠球非投運時，其收球格柵網板應設置反沖洗裝置，收球設置手孔以便于檢修。收球網及殼體應有足夠的剛度不變形、各轉動部件保證轉動靈活不卡死。裝球室設有手動切換閥和可供排氣和排水的管道，進水處設有止回閥片，防止水流和膠球倒流。收球網和裝球室殼體采用Q235B+襯膠。
