海綿膠球,金剛砂膠球質量與凝汽器膠球清洗系統收球率是否有關？

     海綿膠球,金剛砂膠球質量與凝汽器膠球清洗系統收球率是否有關？每多用戶在咨詢選購海綿膠球與金剛砂膠球的時候，都會問，為什么膠球清洗系統收率率高？膠球粘在凝汽器不銹鋼管道上？膠球出現攪碎現象？放出膠球的數量收率網只收回一半多一些怎么回事？這些問題是否與海綿膠球,金剛砂膠球質量有關，下面連云港市宏琦電力輔機有限公司小編為大家分析一下：
     凝汽器膠球清洗系統收球率低是汽輪機組經常遇到的一個問題。收球率低，使膠球清洗效果降低，影響機組經濟運行。對發電廠330MW三號汽輪機組凝汽器膠球清洗系統存在問題進行分析，認為循環水中雜物堵塞凝汽器銅管與收球網設備缺陷是造成收球率低的主要原因，針對各項原因采取相對應的改造措施，使收球率由原來的不足10%提高到92%以上。對北方地區采用循環水冷卻機組的膠球系統存在的共性問題有一定的指導意義。
1設備概況
     發電廠330MW三號汽輪機組的凝汽器膠球清洗裝置是河北電力設備廠生產的。裝置由裝球室、膠球輸送泵和收球網等幾

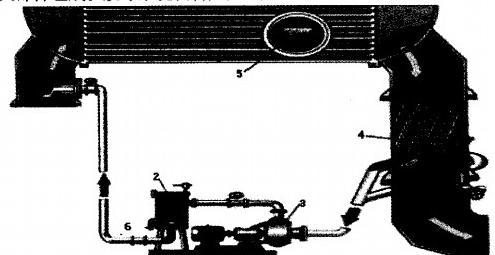

大部件組成。膠球系統設備如圖1。

1、凝汽器入口；2、裝球室；3、膠球循環泵；4、收球網；5、膠球；6、膠球系統管道圖1膠球系統設備
     (1)收球網：型號：SF-20DN2000mm,它是能電動驅動的對稱可旋轉的兩扇柵網板，安裝在凝汽器出口管段上。在膠球裝置投運時，網板處于收球位置，此時它能把膠球從冷卻水中分離出來，使膠球通過膠球輸送泵回到裝球室。在不投運清洗裝置時，可以旋轉柵網板到與水流平行方向有5°左右反沖角度的位置，既能減少水的阻力，又可以盡可能清除柵板上雜物。
     (2)膠球循環泵：型號：125SS-21流量：100m3/h,揚程21m。它是膠球清洗系統中輸送膠球循環運動的動力設備。應具有動力強，不堵球、不破壞球等特點。
     (3)裝球室：裝球室是用于放球、取球和檢驗?zāi)z球循環情況的裝置，它由圓筒型外殼、不銹鋼漏斗、底部切換閥等組成，并配有觀察窗、放水、放氣閥門等。
收球率低的原因分析
【循環冷卻水臟污，雜物多】
     發電廠循環冷系統為開式供水系統，采用冷卻水塔自然通風冷卻，水塔使用的淋水填料為PVC塑料填料，承載能力差，再加上冷卻水塔的施工質量差，水泥構件表面經常剝落，使大量的水泥、沙粒及淋水填料進入循環水中。因水塔前池處網格柵尺寸較大，有雜物隨循環水進入凝汽器銅管里，造成堵塞，致使膠球也大量在銅管內聚積。停機檢查凝汽器水室時發現，因雜物堵塞不能疏通的銅管已達5%以上。這說明循環水中雜物是造成膠球系統收球率低的主要原因之一。
【收球網設備缺陷】
     經解體收球網入孔檢查，做收球網電動開關試驗，發現活動網板不能密合，網板與管壁之間也有較大間隙，造成“跑球”。收球網網格結垢嚴重，網柵和管筒內環上發現大量的污垢片和銹片。使柵膠球可能卡在收球網的柵板上，造成膠球的堵塞。
【膠球系統管路布置不合理】
     收球網出球口至膠球泵、收球室至循環水管入口整個管系直角彎頭和閥門較多，且出球口至膠球泵入口的管路向上傾斜，增大了循環水在管道內的流動阻力，減小了水的流速，使膠球容易在管道內聚積。
【膠球質量差】
     選用的膠球比重太小，停留在凝汽器水室及管道頂部，因此當膠球進入凝汽器水室后，大部分的球處在水室頂部，堆積在頂部死角處并形成粘連狀態，不能通過銅管進入回水管中，會造成膠球回收率低。
